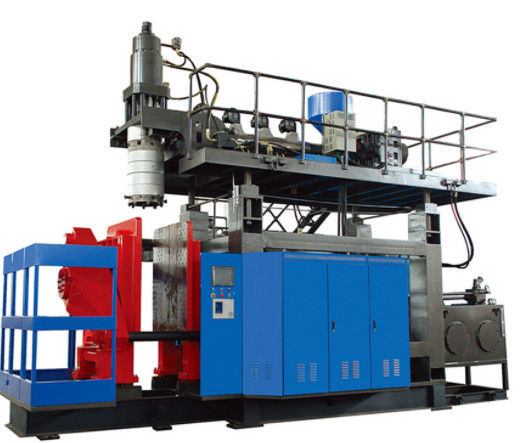

MACHINES DE DAWSON ET GROUPE DE MOULE
*** EXPERT DE MACHINE DE SOUFFLAGE DE CORPS CREUX D'EXTRUSION DE ***
Nos clients sont tout autour du monde.
Le Vietnam, Australie, Indonésie, Malaisie, Thaïlande, Sri Lanka, Kazakhstan, Russie, EAU, Arabie Saoudite, Malte, Roumanie, Italie, Inde, Syrie, Ethiopie, Egypte, Soudan, Tunisie, Algérie, Kenya, Nigéria, Afrique du Sud, Zimbabwe, Mexique, Guatemala, Equateur, Colombie, Venezuela, Pérou….
| extrudeuse | |||
| 1 | Diamètre de vis | 100mm | |
| 2 | Rapport de L/D | 24:1 | |
| 3 | Vitesse de vis | 15~50r.p.m. | |
| 4 | Moteur d'entraînement | 45Kw | |
| 5 | Zone de chauffage avec le ventilateur | zone 6 | |
| 6 | Sortie/capacité | 170 Kg/hr (particule de HDPE) | |
| 8 | Capacité de chauffage | 25,1 kilowatts | |
| 9 | Ajustement vertical de tête | 500mm | |
| 10 | Ajustement en avant/arrière de tête | 500mm | |
| 11 | Cylindre de baril d'alimentation de cannelure | Ayez IKV | |
| 12 | Réducteur de transmission | Décélérateur dur de vitesse | |
| 13 | Rails d'échelle et de sécurité | Ayez | |
| Tête d'accumulateur | |||
| 1 | Capacité d'accumulateur | 20L (15kgHDPE) | |
| 2 | Conception | D'abord dedans et d'abord | |
| 3 | Zone de chauffage | zone 6 | |
| 4 | Capacité de chauffage | 25.1kw | |
| 5 | Diamètre maximum de die&pin | 450mm | |
| 6 | Meurent l'axe principal avec le pré-coup | Ø120mm | |
| 7 | L'accumulateur éliminent la mesure de course | Transducteur Italie Gefran | |
| 8 | Pression d'injection | MPA 12 | |
| 9 | Arrêt d'extrudeuse | Ayez | |
| FIXAGE DE L'UNITÉ | |||
| 1 | Tirant | Tirant deux | |
| 2 | Taille de plateau | 900 (W) X1400 (H) | |
| 3 | Longueur de moule | 900-960mm | |
| 4 | Fixage de la force | 780KN | |
| 5 | Course étroite/ouverte | 880-1700mm | |
| 6 | Poids de moule | Maximum 5000 kilogrammes | |
| 7 | Fixage de la mesure de course | Transducteur Italie Gefran | |
| 8 | Valve hydraulique | Technologie de Taïwan | |
| 9 | Nombre de cylindre hydraulique | 1 | |
| 10 | Haute pression | MPA 14 | |
| 11 | Pièces de soutien pour le mouvement de plateau | Guide de revêtement | |
| CIRCUIT HYDRAULIQUE | |||
| 1 | Moteur principal/moteur vice | AC15Kw/15Kw | |
| 2 | Valve hydraulique | Technologie de Taïwan | |
| 3 | Pompe hydraulique | Technologie de Taïwan | |
| 4 | Capacité de réservoir de stockage de pétrole | 850L | |
| 5 | Pression de fonctionnement | MPA 12 | |
| 6 | L'eau de refroidissement pour l'huile | fixe | |
| 7 | Contrôle de niveau d'huile | soyez jaugeur observé | |
| SYSTÈME PNEUMATIQUE | |||
| 1 | Pression de fonctionnement | 0,8 MPA | |
| 2 | Pression de soufflage | 0,8 MPA | |
| 3 | Circuit de coup d'aiguille | Pression élevée et basse | |
| 4 | Coup intermittent | Ayez | |
| 5 | Air commandé de soutien pour le parison | Ayez | |
| 6 | Soupapes à air | AIRTAC | |
| 7 | Échappement rapide pour l'air de soutien | Ayez | |
| CONTRÔLE DE PARISON | |||
| 1 | Programmeur | LE JAPON MOOG | |
| 2 | Servovalve | MOOG |
|
| 3 | Cylindre servo | Intergret de tête de matrice | |
| 4 | Paquet hydraulique |
Pompes à piston volumétriques de TAÏWAN YOSHE |
|
| L'ÉLECTRICITÉ | |||
| 1 | Contacteur |
Schneider |
|
| 2 | Charge reliée totale (approximativement) |
114kw/h | |
| 3 | Consommation d'énergie moyenne (approximativement) |
42 kw/h | |
| PAR L'EAU LE REFROIDISSEMENT | |||
| 1 | Consommation d'eau de machine |
6000L/h | |
| 2 | Consommation d'eau de moule |
6000L/h | |
| CONSOMMATION D'AIR | |||
| 1 | Consommation d'air comprimé | 1,2 kgf/cm2, 3000 l/min | |
| D'AUTRES CARACTÉRISTIQUES | |||
| 1 | Contrôle de PLC | MITSUBISHI | |
| 2 | Interface de machine humaine | Technologie | |
| 3 | Stockage de recette dans le disque dur | Disponible | |
| CONTRÔLE DE CHAUFFAGE | |||
| 1 | Alimentation d'énergie à l'élément de chauffe | Relais + contacteur | Atterrisseur du Japon Omron+Korea |
| 2 | Contrôle | Controle de PLC | |
| 3 | Type de thermocouple | Type de K | |
| 4 | Alarme réglable de limite inférieure et supérieure | Ayez | |
| 5 | Prévention de démarrage à froid pour la vis | Ayez | |
| 6 | Alarme pour le thermocouple et la rupture d'élément de chauffe | Ayez, rupture d'élément de chauffe par anperemeter | |
| 7 | Préchauffage de la fonction | Ayez | |
| Matrice-anneau ET Matrice-goupille | |||
| 1 | on place de la matrice et de la goupille | Un réglé selon le client | |
| 2 | Matériel d'essai | Matériel de l'approvisionnement 300kg d'acheteur au vendeur pour des essais sur ordinateur | |
| OPTION | |||
| 1 | Coup inférieur (hydraulique) et unité de scellage (pneumatique) | Double goupille de coup (comprenant augmentez et le joint d'up-down et de parison) | |
| 2 | Robot | Ayez | |
| 3 | Dimension de machine | 6.8*3.3*5 | |
| 4 | Poids total | 20 | |
