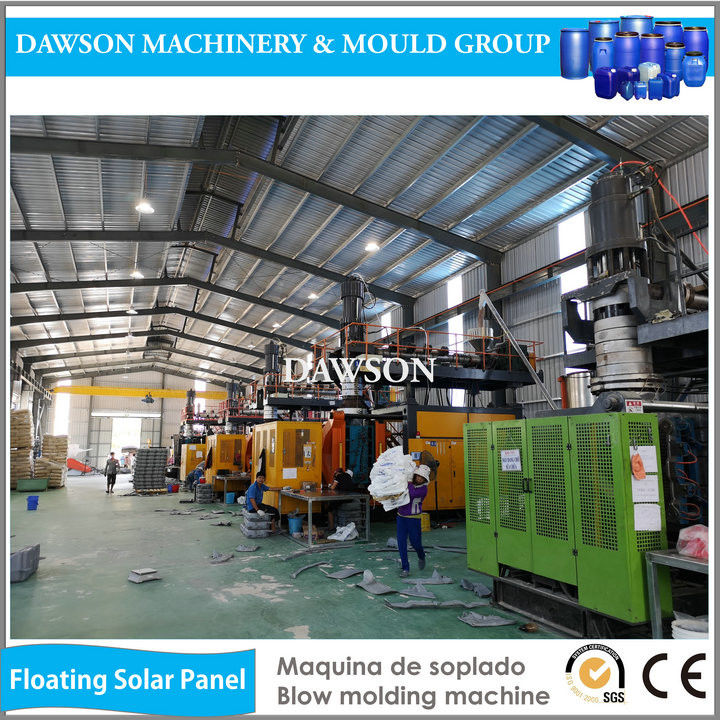

Machine ABLD100 de soufflage de corps creux d'extrusion
| extrudeuse | |||
| 1 | Diamètre de vis | 100mm | |
| 2 | Rapport de L/D | 24:1 | |
| 3 | Vitesse de vis | 15~50r.p.m. | |
| 4 | Moteur d'entraînement | 45Kw | |
| 5 | Zone de chauffage avec le ventilateur | zone 6 | |
| 6 | Sortie/capacité | 170 Kg/hr (particule de HDPE) | |
| 8 | Capacité de chauffage | 25,1 kilowatts | |
| 9 | Ajustement vertical de tête | 500mm | |
| 10 | Ajustement en avant/arrière de tête | 500mm | |
| 11 | Cylindre de baril d'alimentation de cannelure | Ayez IKV | |
| 12 | Réducteur de transmission | Décélérateur dur de vitesse | |
| 13 | Rails d'échelle et de sécurité | Ayez | |
| Tête d'accumulateur | |||
| 1 | Capacité d'accumulateur | 20L (15kgHDPE) | |
| 2 | Conception | D'abord dedans et d'abord | |
| 3 | Zone de chauffage | zone 6 | |
| 4 | Capacité de chauffage | 25.1kw | |
| 5 | Diamètre maximum de die&pin | 450mm | |
| 6 | Meurent l'axe principal avec le pré-coup | Ø120mm | |
| 7 | L'accumulateur éliminent la mesure de course | Transducteur Italie Gefran | |
| 8 | Pression d'injection | MPA 12 | |
| 9 | Arrêt d'extrudeuse | Ayez | |
| FIXAGE DE L'UNITÉ | |||
| 1 | Tirant | Tirant deux | |
| 2 | Taille de plateau | 900 (W) X1400 (H) | |
| 3 | Longueur de moule | 900-960mm | |
| 4 | Fixage de la force | 780KN | |
| 5 | Course étroite/ouverte | 880-1700mm | |
| 6 | Poids de moule | Maximum 5000 kilogrammes | |
| 7 | Fixage de la mesure de course | Transducteur Italie Gefran | |
| 8 | Valve hydraulique | Technologie de Taïwan | |
| 9 | Nombre de cylindre hydraulique | 1 | |
| 10 | Haute pression | MPA 14 | |
| 11 | Pièces de soutien pour le mouvement de plateau | Guide de revêtement | |
| CIRCUIT HYDRAULIQUE | |||
| 1 | Moteur principal/moteur vice | AC15Kw/15Kw | |
| 2 | Valve hydraulique | Technologie de Taïwan | |
| 3 | Pompe hydraulique | Technologie de Taïwan | |
| 4 | Capacité de réservoir de stockage de pétrole | 850L | |
| 5 | Pression de fonctionnement | MPA 12 | |
| 6 | L'eau de refroidissement pour l'huile | fixe | |
| 7 | Contrôle de niveau d'huile | soyez jaugeur observé | |
| SYSTÈME PNEUMATIQUE | |||
| 1 | Pression de fonctionnement | 0,8 MPA | |
| 2 | Pression de soufflage | 0,8 MPA | |
| 3 | Circuit de coup d'aiguille | Pression élevée et basse | |
| 4 | Coup intermittent | Ayez | |
| 5 | Air commandé de soutien pour le parison | Ayez | |
| 6 | Soupapes à air | AIRTAC | |
| 7 | Échappement rapide pour l'air de soutien | Ayez | |
| CONTRÔLE DE PARISON | |||
| 1 | Programmeur | LE JAPON MOOG | |
| 2 | Servovalve | MOOG |
|
| 3 | Cylindre servo | Intergret de tête de matrice | |
| 4 | Paquet hydraulique | Pompes à piston volumétriques de TAÏWAN YOSHE | |
| L'ÉLECTRICITÉ | |||
| 1 | Contacteur | Schneider | |
| 2 | Charge reliée totale (approximativement) | 114kw/h | |
| 3 | Consommation d'énergie moyenne (approximativement) | 42 kw/h | |
| PAR L'EAU LE REFROIDISSEMENT | |||
| 1 | Consommation d'eau de machine |
6000L/h | |
| 2 | Consommation d'eau de moule |
6000L/h | |
| CONSOMMATION D'AIR | |||
| 1 | Consommation d'air comprimé | 1,2 kgf/cm2, 3000 l/min | |
| D'AUTRES CARACTÉRISTIQUES | |||
| 1 | Contrôle de PLC | MITSUBISHI | |
| 2 | Interface de machine humaine | Technologie | |
| 3 | Stockage de recette dans le disque dur | Disponible | |
| CONTRÔLE DE CHAUFFAGE | |||
| 1 | Alimentation d'énergie à l'élément de chauffe | Relais + contacteur | Atterrisseur du Japon Omron+Korea |
| 2 | Contrôle | Controle de PLC | |
| 3 | Type de thermocouple | Type de K | |
| 4 | Alarme réglable de limite inférieure et supérieure | Ayez | |
| 5 | Prévention de démarrage à froid pour la vis | Ayez | |
| 6 | Alarme pour le thermocouple et la rupture d'élément de chauffe | Ayez, rupture d'élément de chauffe par anperemeter | |
| 7 | Préchauffage de la fonction | Ayez | |
| Matrice-anneau ET Matrice-goupille | |||
| 1 | on place de la matrice et de la goupille | Un réglé selon le client | |
| 2 | Matériel d'essai | Matériel de l'approvisionnement 300kg d'acheteur au vendeur pour des essais sur ordinateur | |
| OPTION | |||
| 1 | Coup inférieur (hydraulique) et unité de scellage (pneumatique) | Double goupille de coup (comprenant augmentez et le joint d'up-down et de parison) | |
| 2 | Robot | Ayez | |
| 3 | Dimension de machine | 6.8×3.3×5 | |
| 4 | Poids total | 20 | |
