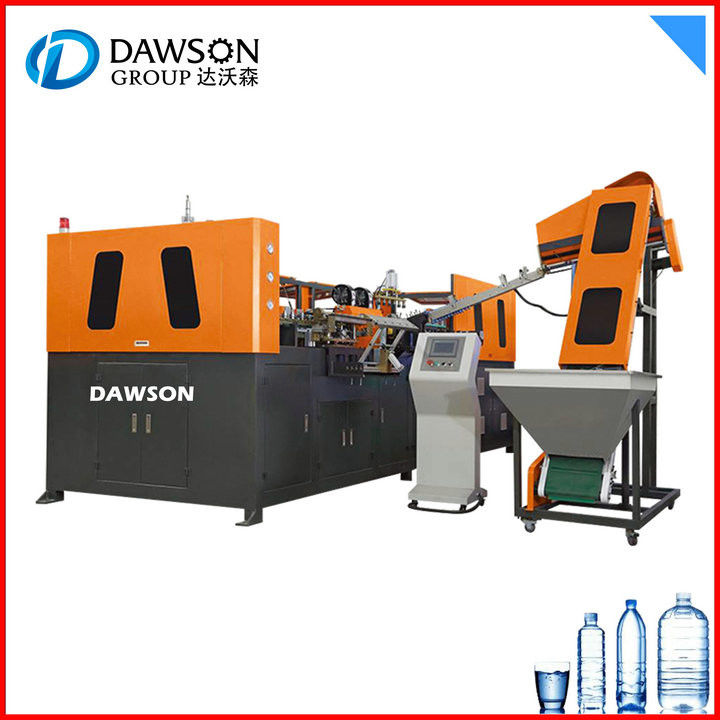

Machine de moulage par soufflage PET pour bouteille d'eau
!!HAUTE VITESSE !!
Machine de moulage par soufflage de bouteilles d'eau YCQ avec 2 ~ 8 cavités est spécialement conçu pour produire des bouteilles d'eau, des bouteilles en PET à haute températurerésistance pour les emballages de remplissage à chaud tels que les jus et le thé.Il adopte plusieurs soufflages pour réduire la contrainte résiduelle, car la bouteille en forme de résultat présente un léger retrait lors du remplissage à chaud.
De plus, la cristallisation varie selon la conception du moule, par conséquent, la bouteille en PET produite peut supporter une température supérieure à 90 ° C selon le type de matériau PET avec un taux de cristallisation différent.Le mode de soufflage du col protège la préforme de la bouteille contre les dommages pendant le soufflage et assure des performances stables.Avec une résistance élevée, une bonne transparence et de faibles coûts de production, des ressources matérielles abondantes, YCQ joue un rôle important sur le marché des emballages de remplissage à chaud.
Paramètre technique
Machine de type automatique
Modèle | Article | YCQ-2 | YCQ-4 | YCQ-6 | YCQ-8 |
Productivité | Dépend de la conception de la bouteille | 2400-3000PCS/H | 3500-4500PCS/H | 5500-6500PCS/H | 8000-9000PCS/H |
Type de produit | Le volume | 0.1-2.0L | 0.1-2.0L | 0.1-2.0L | 0.1-2.0L |
Diamètre du corps | ≤100mm | ≤100mm | ≤100mm | ≤100mm | |
Hauteur | ≤310mm | ≤310mm | ≤330mm | ≤330mm | |
Diamètre du col | ≤38mm | ≤38mm | ≤38mm | ≤38mm | |
Mouler | Cavité | 2 | 4 | 6 | |
Épaisseur du moule | 240mm | 240mm | 240mm | 240mm | |
Volume du moule | 260*240*370mm | 510*240*360mm | 640*240*360mm | 640*240*360mm | |
Puissance de la machine principale | Puissance de la source électrique | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 560/60HZ |
3 phases | 3 phases | 3 phases | 3 phases | ||
Puissance nominale | 25kw | 49kw | 73kw | 97kw | |
Utilisez vraiment le pouvoir | 6.5kw | 13kw | 25kw | ||
Système pneumatique | HP compresseur d'air | 1.6m³/min3.0Mpa | 3.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | 6.0m³/min3.0Mpa |
Compresseur d'air BP | 1.0m³/min1.0Mpa | 1.6m³/min1.0Mpa | 2.0m³/min1.0Mpa | 23.0m³/min1.0Mpa | |
Réservoir d'air | 0.6m³3.0Mpa | 0.6m³3.0Mpa | 1.0m³3.0Mpa | 1.0m³3.0Mpa | |
Sèche-linge | 1.0m³/min3.0Mpa | 2.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | |
Eau de refroidissement | Refroidisseur d'eau | 3HP | 3HP | 5CV | 8HP |
Machine | Taille (L*W*H) | 1900*1280*1930mm | 1900*1860*1930mm | 4100*1400*1800mm | 4100*2200*1800mm |
Lester | 2000kg | 3600kg | 4200kg | 5800kg | |
Redresseur de préformes | Taille (L*W*H) | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm |
Lester | 500 kg | 500 kg | 500 kg | 500 kg |
UNITÉ | YCQ-12 | YCQ-8 | YCQ-1500 | YCQ-1-20 | ||
Sortie théorique | Pièces/h | 500 | 900 | 1800 | 90 | |
Produit | Le volume | L | 5.0 | 2.0 | 2.0 | 20 |
Max.la taille | millimètre | 360 | 360 | 360 | 550 | |
Max.diamètre | millimètre | 120 | 105 | 105 | 300 | |
Mouler | Nombre de cavités | / | 1 | 2 | 4 | 1 |
Dimension de piate de moule (L*H) | millimètre | 490*470 | 490*405 | 490*405 | 620*620 | |
Épaisseur du moule | millimètre | 250 | 220 | 220 | 380 | |
Course d'ouverture du moule | millimètre | 220 | 180 | 180 | 380 | |
Électrique | Du pouvoir | / | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ |
Pouvoir total | kW | 11 | 11 | 21 | 36 | |
Puissance de chauffage | kW | dix | dix | 20 | 37 | |
Machine | Dimension du corps principal (L*W*H) | m | 1.5*0.65*2.0 | 1.5*0.65*2.0 | 1.5*0.65*2.0 | 2.1*0.75*1.6 |
Poids corporel principal | kg | 600 | 550 | 550 | 900 | |
Préchauffeur(L*W*H) | m | 1,5*0,65*1,5 | 1.4*0.65*1.5 | 1.8*0.65*1.5 | 2.7*0.7*1.6 |
Caractéristiques de la machine
A. Performances stables avec PLC avancé.
B. Convoyage automatique des préformes avec convoyeur.
C. Forte pénétrabilité et bonne et rapide répartition de la chaleur en laissant les bouteilles tourner d'elles-mêmes et tourner dans les rails simultanément dans le préchauffeur infrarouge.
D. Haute capacité de réglage pour permettre au préchauffeur de préchauffer les préformes en formes en ajustant le tube lumineux et la longueur du panneau réfléchissant dans la zone de préchauffage, et la température éternelle dans le préchauffeur avec un appareil thermostatique automatique.
E. Sécurités élevées avec un appareil de verrouillage automatique de sécurité dans chaque action mécanique, ce qui transformera les procédures en un état de sécurité en cas de panne de certaines procédures.
F. Aucune contamination et faible bruit avec le vérin pneumatique pour conduire l'action au lieu de la pompe à huile.
G. Satisfaction avec différentes pressions atmosphériques pour le soufflage et l'action mécanique en divisant le soufflage et l'action en trois parties dans le diagramme de pression d'air de la machine.
H. Forte force de serrage avec haute pression et double manivelle pour verrouiller le moule.
I. Deux modes de fonctionnement : automatique et manuel.
J. Conception sûre, fiable et unique de la position de la vanne pour faciliter la compréhension du diagramme de pression d'air de la machine.
K. Faible coût, rendement élevé, opération facile, entretien facile, etc., avec processus technologique automatique.
L. La contamination est évitée pour le corps de la bouteille.
M. Effet idéal du refroidissement avec le système de refroidissement.
N. Installation et démarrage faciles.
O. Faible taux de rejet : moins de 0,3 %.
Pièces de machines
Cylindre soufflant | Festo | Allemagne |
Cylindre de fermeture et d'ouverture de moulage | Festo | Allemagne |
Évaluer | Festo | Allemagne |
Cylindre de révolution | CMS | Japon |
API | Mitsubishi | Japon |
Écran tactile | Hitech | Taïwan |
Changer | Omrón | Japon |
Notre service
Service d'installation
Lorsque vous avez terminé les conditions de préparation, notre équipe d'ingénieurs de service après-vente rapide et professionnelle se rendra dans votre usine pour installer la machine, vous donnera le manuel d'utilisation et formera votre employé jusqu'à ce qu'il puisse bien utiliser la machine.
Le service d'échantillons
1. Nous pouvons vous envoyer la vidéo de la machine en marche.
2. Vous êtes invités à venir visiter notre usine et à voir la machine en marche.
Service personnalisé
1. Nous pouvons concevoir les machines en fonction de vos besoins (matériel, puissance, type de remplissage, types de bouteilles, etc.), en même temps, nous vous donnerons notre suggestion professionnelle, comme vous le savez, nous avons été dans ce l'industrie depuis de nombreuses années.
Service après-vente
1. Nous livrerons la machine et fournirons la facture de chargement à temps pour vous assurer que vous pouvez obtenir la machine rapidement
2. Lorsque vous avez terminé les conditions de préparation, notre équipe d'ingénieurs de service après-vente rapide et professionnelle se rendra dans votre usine pour installer la machine, vous donnera le manuel d'utilisation et formera votre employé jusqu'à ce qu'il puisse bien utiliser la machine.
3. Nous demandons souvent des commentaires et offrons de l'aide à nos clients dont la machine est utilisée dans leur usine depuis un certain temps.
4.Nous fournissons une garantie d'un an
5. Le personnel bien formé et expérimenté doit répondre à toutes vos demandes en anglais et en chinois
6,24 heures pour la réponse de l'ingénieur (tous les services font partie de 5 jours à la main du client par courrier international).
Garantie de 7,12 mois et assistance technique à vie.
8.Votre relation commerciale avec nous sera confidentielle pour tout tiers.
9. Bon service après-vente offert, veuillez nous contacter si vous avez des questions.
Contrôle de qualité
Nous avons le département de qualité unique, qui s'assure que le matériau des matières premières est bon et assure le bon fonctionnement de la machine.
Si vous souhaitez en savoir plus sur le produit, vous pouvez envoyer une demande, nous résoudrons tous vos problèmes et vous enverrons une vidéo en cours d'exécution.
